Автоматический ввод резерва

Устройства автоматического ввода резерва (АВР) предназначены для бесперебойного электроснабжения объектов при аварийном отключении или недопустимом снижении напряжения основного источника питания. Системы АВР обеспечивают автоматическое переключение нагрузки на резервный ввод (генератор, вторую линию, аккумуляторные батареи) и восстановление рабочего режима при нормализации параметров сети, что критично для объектов с повышенными требованиями к надёжности электроснабжения.

Виды устройств АВР

• Односторонние АВР: имеют один рабочий и один резервный источник питания. Переключение происходит только в направлении «рабочий → резервный», а возврат на основной ввод осуществляется автоматически после восстановления его параметров либо вручную.
• Двусторонние (равнозначные) АВР: оба ввода являются равноправными — система автоматически выбирает источник с нормальными параметрами напряжения и частоты, что удобно при подключении к двум независимым линиям электроснабжения.
• АВР на контакторах: компактные и быстродействующие решения на базе магнитных пускателей с электрической и механической блокировкой. Оптимальны для токов до 630 А и обеспечивают время переключения 0,1–0,3 секунды.
• АВР на рубильниках с моторным приводом: применяются в распределительных щитах большой мощности (от 630 А до нескольких тысяч ампер). Обеспечивают высокую коммутационную стойкость и визуальный контроль положения контактов.
• АВР на автоматических выключателях с моторным приводом: совмещают функции коммутации и защиты от токов короткого замыкания и перегрузки, что позволяет сократить количество аппаратов в щите.

Критерии выбора

• Номинальный ток и мощность нагрузки: определяют сечение силовой части и класс коммутационной аппаратуры. Примеры значений: 16–63 А для частных домов и квартир, 100–630 А для коммерческих объектов, свыше 1000 А для промышленных подстанций.
• Время переключения: интервал между пропаданием основного питания и подачей напряжения с резервного источника. Примеры значений: 0,1–0,3 с (для контакторных схем), 3–10 с (для АВР с запуском дизель-генератора), до 60 с (для систем с ДГУ большой мощности).
• Контролируемые параметры: набор параметров сети, при отклонении которых срабатывает АВР. Примеры значений: контроль наличия и уровня напряжения (пороги 170–250 В), контроль чередования и слипания фаз, контроль частоты (49–51 Гц).

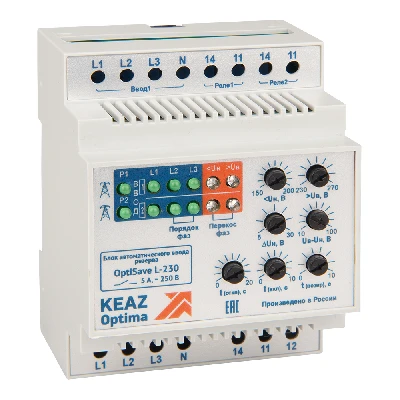

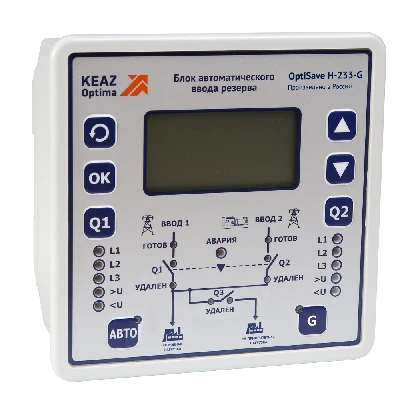

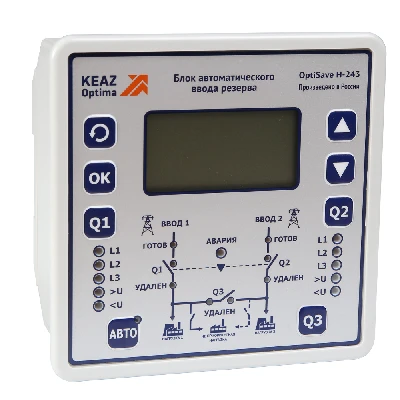

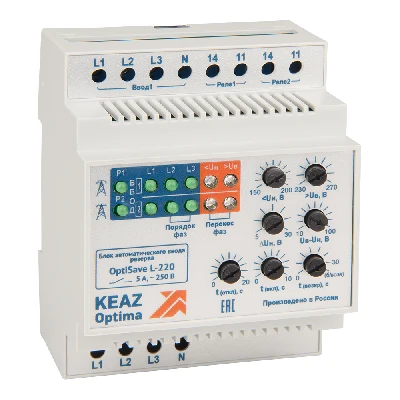

• Тип контроллера (реле контроля): «мозг» системы, отвечающий за логику переключений. Примеры значений: специализированные реле контроля фаз (OVR, РКФ), программируемые логические контроллеры (ABB, Schneider Electric, ОВЕН), микропроцессорные блоки защиты.
• Степень защиты (IP): определяет возможность установки в помещениях с повышенной влажностью или запылённостью. Примеры значений: IP20 (для сухих щитовых), IP44 (для влажных помещений), IP54–IP65 (для уличных шкафов и промышленных объектов).

Частые вопросы

Для чего нужен АВР в частном доме?

АВР автоматически запускает резервный генератор при отключении центральной сети и переключает дом на его питание без участия пользователя. После восстановления сетевого напряжения система сама глушит генератор и возвращает питание на основной ввод, обеспечивая бесперебойную работу систем отопления, холодильников, серверов и охранной сигнализации.

Чем АВР отличается от ручного переключателя (реверсивного рубильника)?

Ручной переключатель требует физического присутствия человека для смены источника питания, что недопустимо для объектов с критичными нагрузками (медицинские учреждения, серверные, системы отопления в зимний период). АВР выполняет переключение автоматически, без участия оператора, и контролирует параметры сети непрерывно.

Можно ли использовать АВР для переключения между сетью и инвертором с АКБ?

Да, для таких схем применяются АВР с ультракратковременным временем переключения (менее 10 мс) или бесконтактные статические переключатели на тиристорах. Это позволяет обеспечить бесперебойное питание чувствительной электроники — ПК, серверов, медицинского оборудования — без разрыва синусоиды и сброса настроек.
