Антенна GSM/3G врезная антивандальная ТРИАДА ВА-996 SOTA (кабель 1,5м SMA) предназначена для приема и передачи сигналов в диапазонах GSM - 900\1800 МГц и 3G - 2100 МГц. Антенна используется для подключения банкоматов, платежных терминалов, торговых аппаратов и другого автоматизированного оборудования к GSM- и 3G-сетям в местах с повышенным риском умышленной порчи и хищения. Порядок установки антенны:
Особенности антенны ТРИАДА ВА-996 SOTA:
- Малые установочные размеры
- Прочный вандалозащищённый корпус, надёжно фиксируемый на основании
- Герметичное исполнение

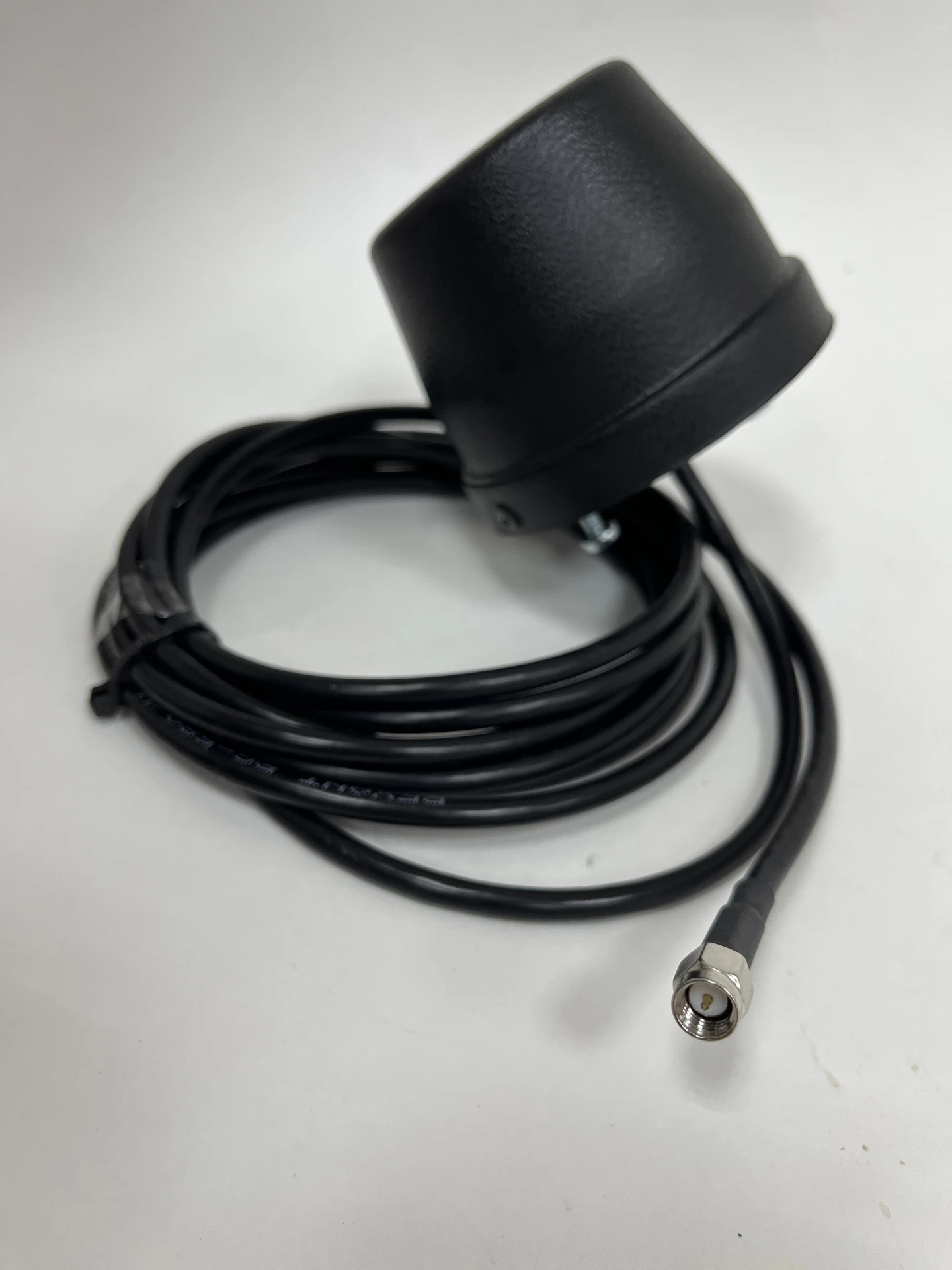

Антивандальная антенна ТРИАДА ВА-996 SOTA выполнена в форме «шайбы» и оснащена гибким кабелем длиной 1,5 м со стандартным разъемом SMA-male. Антенна имеет аккуратный внешний вид и высокое качество исполнения. Корпус защищен от пыли и воды по стандарту IP65.

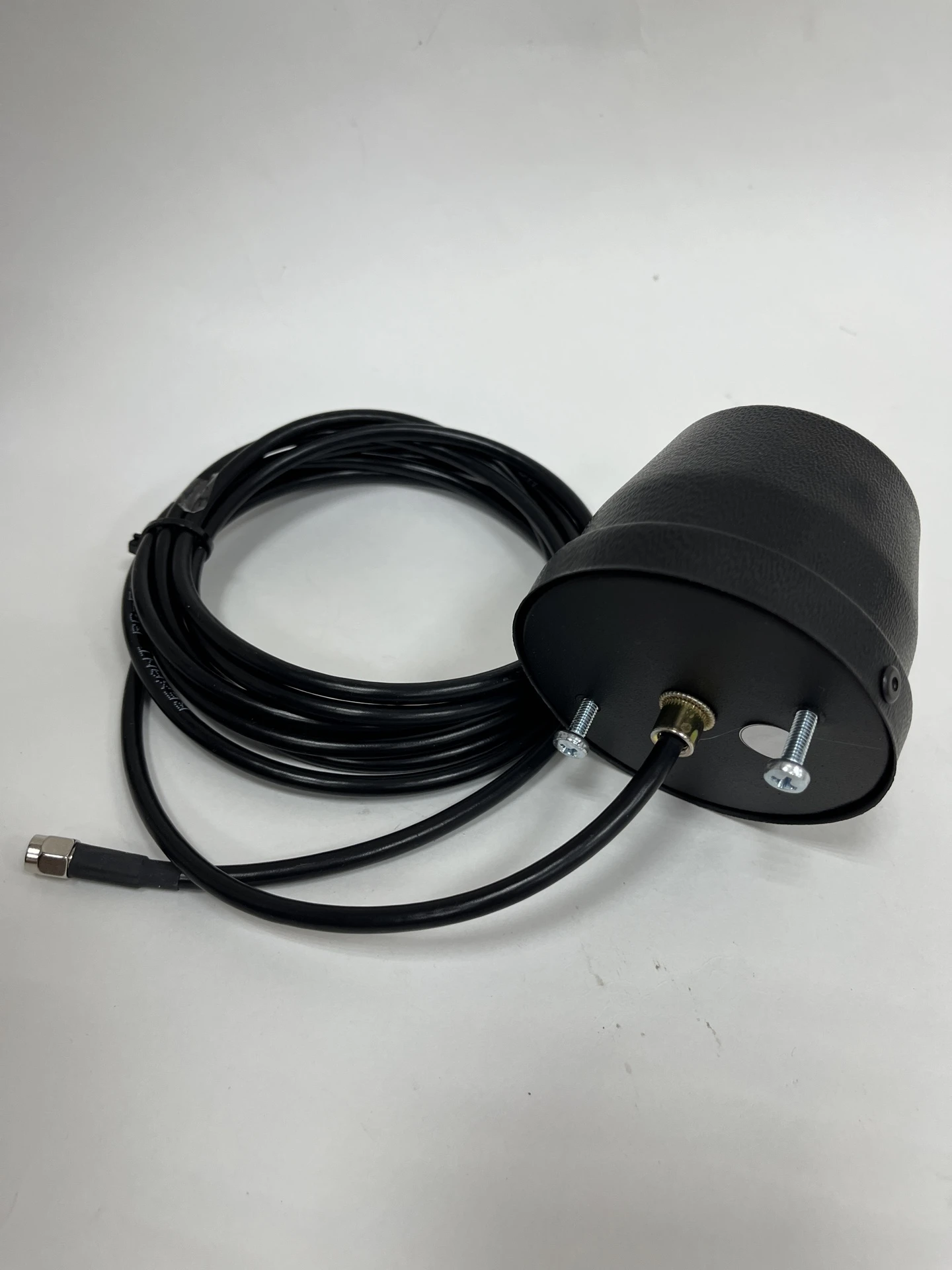

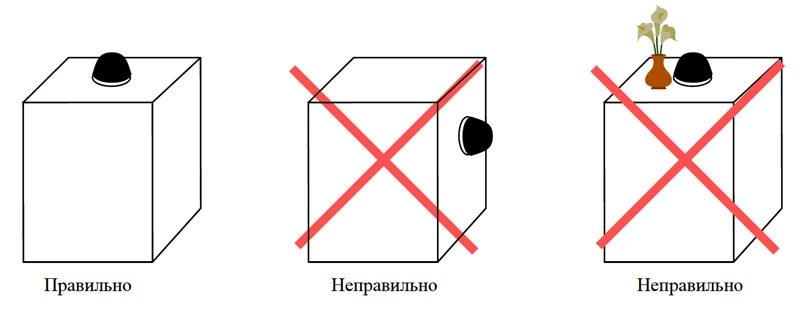

SOTA ВА-996 крепится к поверхности с помощи двух винтов. Для наиболее эффективной работы рекомендуется разместить антенну вертикально на металлической поверхности, по возможности в ее центре. Желательно, чтобы размеры поверхности были не менее четверти длины волны (83 мм) в каждую сторону от антенны. При таком использовании коэффициент усиления достигает 5 дБи.
Наличие посторонних предметов допустимо не ближе 80 мм от антенны.
Чаще всего SOTA 996 устанавливается на крышах банкоматов, вендинговых терминалов и разнообразных промышленных устройств.
|
Стандарт |
GSM-900 |
GSM-1800 3G-2100 |
|
Диапазон частот, МГц |
880…960 |
1710…2170 |
|
Средний коэффициент усиления*, дБи |
5 |
5,8 |
|
КСВ, не более (типовое значение) |
1,7 (1,5) |
|
|
Ширина диаграммы направленности по уровню 50% мощности, градусов |
|
|
|
|
360 (круговая) |
|
|
|
46 |
53 |
|
Неравномерность диаграммы направленности в горизонтальной плоскости, не более, дБ |
±0,4 |
±1,5 |
|
Диапазон рабочих температур, °C |
-40…+80 |
|
|
Грозозащита |
заземление по постоянному току |
|
|
Исполнение корпуса |
герметичное IP65 |
|
|
Габаритные размеры, мм |
Ø77 х 51 |
|
|
Вес, г |
105 |
|
|
Тип кабеля |
RG58A/U |
|
|
Длина кабеля, стандарт, м |
1,5 |
|
|
Разъём |
FME-F, SMA-M, N-M, TNC-M |
|
Порядок установки антенны:
-
Выбрать место установки антенны. При этом надо иметь в виду, что кабель выходит из антенны вертикально вниз, и его изгиб допустим на расстоянии не менее 30мм от основания антенны.
-

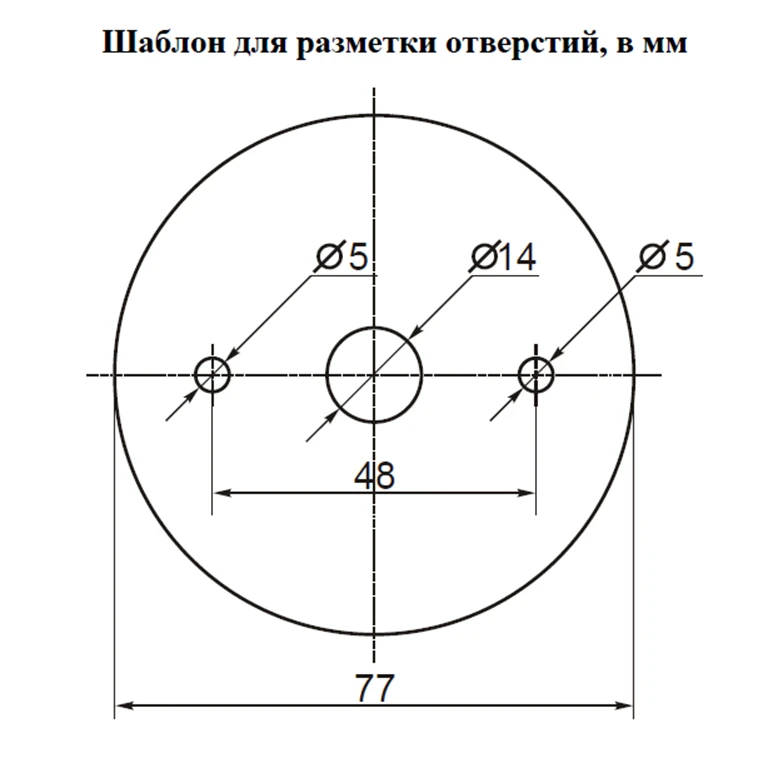

С помощью прилагаемого шаблона разметить и просверлить 3 отверстия указанных диаметров (одно под кабель и два крепёжных)
-
При необходимости обеспечить герметичность корпуса терминала, нанести силиконовый герметик на место установки антенны. Сама антенна выполнена герметично, за исключением 3 отверстий в основании.
-

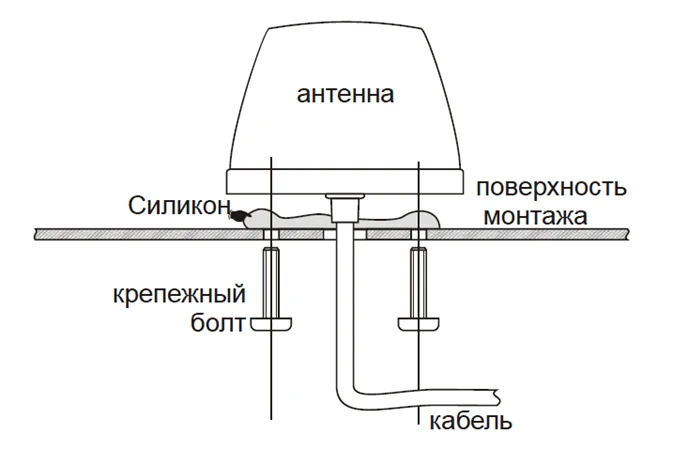

Установить антенну на поверхность и прикрутить снизу двумя болтами, как показано на рисунке
Габариты:
