ФОБОС 3 230В 5(100)А IQORLМ(1)-D 4G(LTE) Счетчик прямого включения

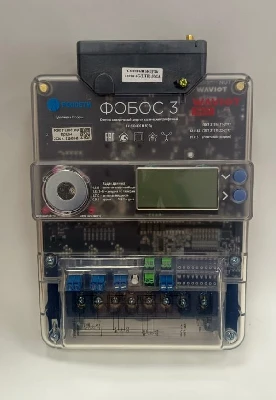

Счетчик ФОБОС 3 230В 5(100)А IQORLМ(1)-D 4G(LTE) — это статический трехфазный многотарифный электросчетчик со сменным GSM / GPRS модулем, который предназначен для дистанционного беспроводного учета потребления электроэнергии. Устройство подключается к трехфазным трех- и четырехпроводным сетям переменного тока (частотой 50 Гц).

Сменный модуль связи предназначен для организации дополнительного канала передачи данных в GSM/GPRS сетях в зависимости от модификации и конструктивно и электрически присоединяется к счетчикам электрической энергии типа ФОБОС 1 и ФОБОС 3. Модуль не предназначен для использования отдельно от счетчиков.

У счетчиков ФОБОС существует множество конкурентных преимуществ:

• Учет энергии активной и реактивной в прямом и обратном направлении
• Измерение показателей качества электроэнергии
• Возможность отслеживания показаний в личном кабинете
• Дистанционное установка/изменение тарифного расписания
• Удаленное отключение и ограничение потребления

• Аттестован в ПАО «Россети»
• Встроенный NB-Fi радиомодуль
• Многотарифный учет (до 4-х тарифов)
• Дистанционное обновление тарифного расписания
• Дистанционное управление реле нагрузки
• Срок поверки 16 лет
• Надежная защита посредством шифрования данных

Прибор учета содержит LPWAN-модуль с технологией двусторонней связи NB-Fi. Передает результаты измерений на сервера и информационно-вычислительные комплексы верхнего уровня автоматизированных систем энергоучета (ИВК, ИВКЭ).

Счетчики электрической энергии ФОБОС 3 соответствуют единой технической политике ПАО «Россети» и по результатам аттестации рекомендованы к применению на электросетевых объектах ПАО «Россети». Поддерживают международный протокол обмена данными DLMS/COSEM, в том числе в спецификации ПАО «Россети» СПОДЭС.

Умный счетчик передает показания по радиоканалу NB-Fi на базовую станцию или УСПД на расстоянии до 5 км — без сумматоров, концентраторов или ретрансляторов. Способ крепления: на винт или DIN-рейку.

• ФОБОС 3 без модуля GSM/NB-IoT для встраивания в DIN-щиток (137×159×60 мм)
• ФОБОС 3 с модулем GSM/NB-IoT для встраивания в DIN-щиток (161×159×60 мм)
• ФОБОС 3 без модуля GSM/NB-IoT шкафного исполнения 1 (159×159×60 мм)
• ФОБОС 3 с модулем GSM/NB-IoT шкафного исполнения 1 (183×159×60 мм)

Технические характеристики

Наименование	Описание
Класс точности	Активная энергия: 1 (ГОСТ 31819.21-2012) Реактивная энергия: 2 (ГОСТ 31819.23-2012)
Номинальное напряжение переменного тока	3×230/400 В
Базовый (максимальный) ток	5 (100) A
Технология обмена данными	Радио NB-Fi
Частотный диапазон	866,0 — 868,0 ; 868,7 — 869,2 МГц, не требует лицензирования
Мощность передачи	до 25 мВт
Скорость передачи данных	100 бит/сек
Дальность передачи данных	до 5 км
Поддержка протоколов обмена	СПОДЭС, DLMS/COSEM
Шифрование данных	Алгоритм шифрования «Магма» (ГОСТ Р 34.12-2015) с ключом шифрования 256 бит
Встроенное реле управления нагрузкой	Да
Контроль параметров качества сети	Да
Контроль тока в нулевом проводе	Да
Интеграция с ИВК верхнего уровня	Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate, яЭнергетик, Домиленд, ПК «Энергосфера» и др.
Способы информационного обмена с верхним уровнем	Периодически (с настраиваемым периодом 1-60 минут), по запросу, спорадически (по факту наступления запрограммированного события)
Основное питание	~ 220 В / ~ 57,7 В, от сети
Батарея	АА-типа; 3,6В
Диапазон рабочих температур	от -40 до +70 °C
Гарантийный срок	60 мес.
Межповерочный интервал	16 лет
Срок службы	30 лет
Габариты (без сменного модуля): для DIN-щитка шкафного исполнения 1	137 × 159 × 60 мм 159 × 159 × 60 мм
Вес, не более	1500 г
Аттестация оборудования	Аттестовано в ПАО «Россети»
Основные модификации счетчиков	ФОБОС 3 230В 5(100)А IQORLМ-D ФОБОС 3 230В 5(100)А IQORLМ(1)-D ФОБОС 3 230В 5(100)А IQORT(16)LМ-D

Возможные модификации:

• ФОБОС 3 230В 5(100)А IQORLМ(1)-D
• ФОБОС 3 230В 5(100)А IQORLМ(1)-D NB-IoT
• ФОБОС 3 230В 5(100)А IQORLМ(1)-D 4G(LTE)

Расшифровка значений:

I — контроль силы тока в нейтральном проводе;
Q — нормируемое измерение показателей качества электроэнергии;
O — оптический порт;
R — RS-485 интерфейс;
Т(16) — телесигнализация (16 входов);
G(1-6) — интерфейсы связи (GSM/GPRS, 2G, 3G, 4G, 5G, NB-IoT соответственно);
L — реле управления нагрузкой;
М(1) — шкафного исполнения (1) с установкой сменного модуля связи;
D — класс точности 1/2
