Ограничитель перенапряжений нелинейный в полимерном корпусе ОПН-П-0,4/0,45/3/125 УХЛ1 представляет собой защитный аппарат опорно-подвесного типа, состоящий из одного оксидно-цинкового варистора, заключенного в герметизированный полимерный корпус. Присоединение ограничителя перенапряжения ОПН осуществляется через металлические выводы. Верхний вывод присоединяется к токоведущей шине, нижний – к заземленной клемме. Принцип действия – ограничение перенапряжения до безопасного уровня для защищаемого оборудования за счет высоконелинейной вольтамперной характеристики варистора аппарата.
Расшифровка условного обозначения типа ограничителя:
О - ограничитель;
П - перенапряжений;
Н - нелинейный;
П - в полимерном корпусе;
0,4 - класс напряжения сети, кВ;
0,45 - наибольшее длительно допустимое напряжение, кВ;
3 - номинальный разрядный ток, кА;
125 - ток пропускной способности, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
- ОПИСАНИЕ И РАБОТА
1.1 НАЗНАЧЕНИЕ
1.1. Ограничитель предназначен для защиты электрооборудования сетей переменного тока частоты 50 Гц класса напряжения 0,4 кВ от коммутационных и грозовых перенапряжений.
1.1.2 Ограничитель рассчитан для работы в районах с умеренным и холодным климатом и промышленной атмосферой (тип атмосферы II по ГОСТ 15150) при сильном загрязнении внешней среды (степень загрязнения III по ГОСТ 9920) для эксплуатации на открытом воздухе (для категории размещения 1 по ГОСТ 15150) или под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (для категории размещения 2 по ГОСТ 15150).
Предельное верхнее значение температуры окружающей среды - плюс 45 оС, нижнее – минус 60 оС.
1.1.3 Высота установки ограничителя – не более 1000 м над уровнем моря.
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2.1 Основные технические характеристики ограничителя должны соответствовать данным, указанным в таблице 1.
Таблица 1 Характеристики ограничителя ОПН-П-0,4/0,45/3/125 УХЛ1
Наименование параметра |
Норма для исполнения по U нр, кВ |
|
---|---|---|
0,4 |
0,45 |
|
1 Класс напряжения сети, кВ |
0,4 |
|
2 Наибольшее длительно допустимое рабочее напряжение ограничителя Uнр*), кВ |
0,4 |
0,45 |
3 Номинальный разрядный ток – амплитуда грозового импульса тока 8/20 мкс, Iн, кА |
3 |
|
4 Ток пропускной способности - значение амплитуды прямоугольного импульса тока длительностью 2000 мкс, I пр, А |
125 |
|
5 Остающееся напряжение, кВ амп, не более, при грозовом импульсе тока 8/20 мкс с амплитудой: 1000 А 2500 А 5000 А |
1,08 1,17 1,25 |
1,21 1,32 1,40 |
6 Остающееся напряжение, кВ амп, не более, при коммутационном импульсе тока 30/60 мкс с амплитудой: 125 А 250 А 500 А |
0,96 0,98 1,02 |
1,08 1,11 1,15 |
7 Совокупность воздействий, выдерживаемая ограничителем: а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А |
300 5000 |
|
8 Классификационное напряжение U(1 мА) при постоянном классификационном токе Iкл = 1 мА, кВ., не менее |
0,70 |
0,78 |
9 Длина пути тока утечки, мм |
52 |
*) Возможно изготовление ограничителя с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменяются пропорционально изменению длительно допустимого рабочего напряжения.
1.2.2 Ограничитель выдерживает тяжение провода в горизонтальном направлении не менее 10 Н и давление ветра со скоростью:
- не более 40 м/с без гололеда,
- не более 15 м/с при толщине гололеда 2 см.
Допустимый крутящий момент на выводе – 2,5 Нм.
1.2.3 Ограничитель выдерживает механическую нагрузку от вибраций и ударов по группе условий эксплуатации М6 в соответствие с ГОСТ 17156.1.
1.2.4 Ограничитель взрывобезопасен - без опасного взрывного разрушения выдерживает воздействие токов короткого замыкании
«большого» - (3±0,1) кА действ. длительностью (0,2±0,02) с;
«малого» - (800±80) А действ. длительностью (2,0±0,2) с.
1.2.5 Ограничитель пожаробезопасен - при длительном горении дуги горение прекращается сразу после погасания дуги, что соответствует требованиям пожаробезопасности в соответствии с ГОСТ 20.57.406.
1.3 СОСТАВ
1.3.1 В комплект поставки ограничителя входят ограничитель и комплект документации.
1.4 УСТРОЙСТВО И РАБОТА
1.4.1 Общий вид, габаритные, установочные и присоединительные размеры ограничителя приведены на рисунке 1.

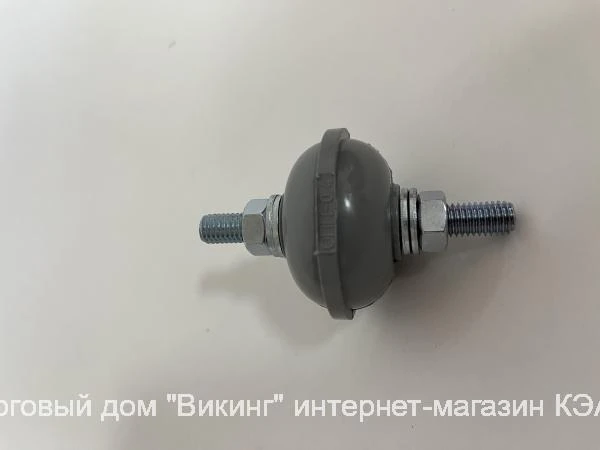

Рис. 1 ОПН-П-0,4/0,45/3/125 УХЛ1
1.4.2 Корпус ограничителя герметичен и влагонепроницаем.
1.4.3 Для защиты от коррозии все наружные металлические детали выполняются из коррозионно-стойкого металла или имеют защитное покрытие.
1.4.4 Защитное действие ограничителя обусловлено нелинейным характером вольтамперной характеристики материала варистора, а именно – резким уменьшение его сопротивления при импульсных перенапряжениях. Поэтому при импульсе перенапряжения через ограничитель протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.
2 МОНТАЖ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ограничителя производятся в соответствие с руководством по эксплуатации РЭ 3414-005-59487440-0,4.
